Đối với kết cấu thép thì không chỉ có thành phần chính là thép mà còn sử dụng những liên kết để hỗ trợ cho quá trình thi công hình thành công việc. Những liên kết trong kết cấu thép thường thấy nhất là liên kết hàn và liên kết bu long. Mời anh chị cùng tìm hiểu về những liên kết trong kết cấu thép.

Vì sao có liên kết trong kết cấu thép

Lý do cần các liên kết trong kết cấu thép

• Những yêu cầu đặc biệt về cấu tạo, tạo hình, thi công…
• Có những hạn chế về mặt vật liệu, vận chuyển, lắp ghép…

>>>>>TIÊU CHUẨN THIẾT KẾ KẾT CẤU THÉP TRONG NĂM MỚI 2025<<<<<

Liên kết trong kết cấu thép có những dạng:

• Liên kết bu lông
• Liên kết hàn
• Liên kết đinh tán
• Liên kết keo dán…

Tìm hiểu về liên kết hàn trong kết cấu thép

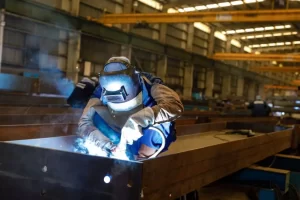

Là phương pháp dùng nhiệt độ cao để làm nóng chảy một phần vật liệu; sau đó dùng phần nóng chảy để nối 2 phần cần liên kết và đợi phần nóng chảy nguội sẽ tạo thành liên kết hàn.

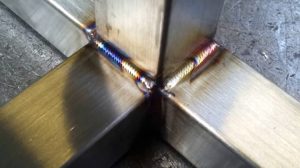

Có các dạng liên kết hàn thuộc liên kết trong kết cấu thép

• Liên kết hàn tổng hợp
• Liên kết hàn bằng đường hàn đối đầu hay đường hàn rãnh
• Liên kết hàn chồng đường hàn góc…

Vật liệu hàn gồm có que hàn và dây hàn.

• Que hàn:

Là dạng điện cực nóng chảy để hàn hồ quang.

Que hàn có cấu tạo gồm có lõi và những đoạn dây kim loại dài khoảng 250-45-mm và đường kính từ 1-12mm. Bọc ngooài dây kim loại là lớp thuốc hàn, một loại hỗn hợp các hóa chất, khoáng chất, fero và chất dính kết.

Khi hàn, que hàn tạo hồ quang và bổ sung kim loại cho mối hàn.

• Dây hàn

Được quấn thành từng cuộn dùng trong máy máy hàn tự động hay bán tự động. Đây là phần kim loại bổ sung vào mối hàn đồng thời làm nhiệm vụ điện cự để gây hồ quang và duy trì sự cháy hồ quang.

Dây hàn thường có các loại: dây hàn để hàn trong môi trường khí bảo vệ (CO₂); dây hàn để hàn dưới lớp thuốc hàn; dây trần để hàn hồ quang hở.

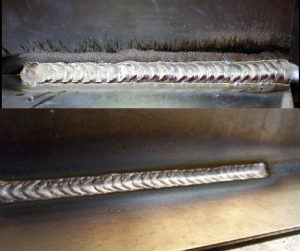

Một số lỗi thường thấy ở liên kết hàn

>>>>>KẾT CẤU MÁI VÒM THÉP THẾ HỆ MỚI “SẠC CẢ LỐT”<<<<<

• Chảy loang mặt mối hàn

Hiện tượng chảy loang của kim loại trên bề mặt có nguyên nhân do dòng điện quá lớn, chiều dài hồ quang hàn lớn hoặc là vị trí đặt que hàn không đúng.

• Lõm mép hàn

Khi dòng điện hàn quá lớn hoặc khi hồ quang quá dài sẽ xảy ra chỗ lõm sâu trên kim loại. Với dạng lỗi này làm giảm tiết diện chịu lực của kim loại cơ bản làm cho liên kết hàn bị phá hủy.

• Cháy thủng

Lúc hàn xuất hiện các lỗ thủng xuyên mối hàn do hở chân hàn quá lớn, dòng hàn quá lớn hoặc công suất mỏ hàn quá lớn mà tốc độ hàn quá nhỏ.

• Lõm đầu và lõm cuối

Xảy ra khi kết thúc đường hàn do ngắt hồ quang cách đột ngột hoặc do lửa hồ quang bị thổi lệch.

Lỗi này thường khiến cho tiết diện hàn bị giảm dễ phát sinh ứng suất tập trung có vết nứt.

• Rỗ khí

Xảy ra khi lượng cabon trong thép cao; do mép hàn có dầu, mỡ, sơn; vật liệu hàn ẩm hoặc có lẫn tạp chất; chỉnh lửa hàn không phù hợp.

• Lẫn gỉ

Do không làm sạch mép hàn, lớp gỉ dễ lẫn vào kim loại khi hàn làm giảm tiết diện chịu lực tạo hiện tượng tập trung ứng suất.

• Hàn không dính

Nguyên nhân là do chưa làm sạch bề mặt kim loại, khe hở quá hẹp; dòng hàn quá nhỏ; tốc độ hàn lớn; lệch vị trí que hàn khỏi trục mối hàn sinh vết nứt.

>>>>>BU LÔNG MANG LẠI LỢI ÍCH ĐÁNG NGỜ TRONG NGÀNH XÂY DỰNG<<<<<

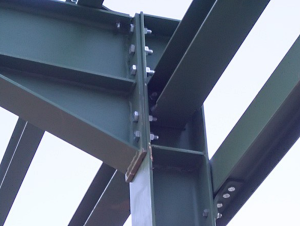

Sơ qua về liên kết bu lông

Liên kết trong kết cấu thép có dạng thanh thép tròn xuyên qua lỗ của các bộ phận cần nối với nhau.

Liên kết bu lông thường làm bằng thép cacbon thấp và liên kết bu lông cường độ cao làm từ thép hợp kim. Sau đem gia công nhiệt để đạt lực xiết và lực kéo theo yêu cầu; có thể vặn chặt đai ốc với khả năng chịu lực lớn; liên kết ít biến dạng.

Thân bulong chịu kéo và gây lực ép rất lớn; khi chịu lực giữa mặt tiếp xúc của các bản thép có lực ma sát lớn chống lại sự trượt tương đối.

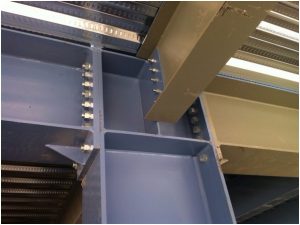

Các loại bu lông thuộc liên kết trong kết cấu thép

Có rất nhiều loại bulong khác nhau nhưng tính theo cấp độ bền có thể chia ra:

12.9; 10.9; 8.8; 6.6; 5.8; 5.6; 4.8; 4.6

Và bulong có cấp độ từ 8.8 trở lên được gọi là bulong cường độ cao.

Các bulong dùng để liên kết cố định trong các kết cấu có đường kính nhỏ thua đường kính lỗ không quá 0,3mm. Số lượng long đen theo quy định nhiều nhất là 2 và ít là 1 đặt dưới đai ốc.
