Kết cấu thép nhà xưởng là một trong những giải pháp xây dựng được sử dụng phổ biến trong các công trình công nghiệp hiện nay. Từ nhà máy sản xuất, kho hàng, xưởng cơ khí đến các công trình kết hợp văn phòng, khung thép có thể đáp ứng nhiều yêu cầu khác nhau về diện tích, công năng và quy mô.
So với phương pháp xây dựng truyền thống, nhà xưởng kết cấu thép có ưu điểm về khả năng chịu lực, thời gian thi công nhanh, trọng lượng kết cấu tương đối nhẹ và dễ dàng mở rộng khi doanh nghiệp có nhu cầu tăng quy mô sản xuất.
Tuy nhiên, để công trình đảm bảo chất lượng và sử dụng lâu dài, quá trình thực hiện cần được kiểm soát chặt chẽ từ khâu khảo sát, thiết kế cho đến gia công, vận chuyển, lắp dựng và hoàn thiện.
Vậy kết cấu thép nhà xưởng từ thiết kế đến thi công cần những gì? Hãy cùng tìm hiểu quy trình cơ bản dưới đây.
Kết Cấu Thép Nhà Xưởng Là Gì?
Kết cấu thép nhà xưởng là hệ thống các cấu kiện bằng thép được liên kết với nhau để tạo thành bộ khung chịu lực cho công trình. Tùy theo quy mô và công năng, hệ khung có thể được thiết kế với nhiều khẩu độ, chiều cao và tải trọng khác nhau.
Một hệ thống nhà xưởng kết cấu thép thường bao gồm cột thép, kèo thép, dầm, xà gồ mái, xà gồ vách, hệ giằng, bản mã và các loại bu lông liên kết.
Trong đó, cột và kèo là những cấu kiện chính tạo nên khung chịu lực. Xà gồ có nhiệm vụ đỡ hệ mái hoặc vách, còn hệ giằng giúp tăng độ ổn định cho toàn bộ công trình.
Một trong những ưu điểm nổi bật của kết cấu thép nhà xưởng là khả năng sản xuất cấu kiện tại nhà máy trước khi đưa đến công trường lắp dựng. Nhờ đó, thời gian thi công có thể được rút ngắn và việc kiểm soát chất lượng cấu kiện cũng thuận lợi hơn.
Ngoài ra, nhà xưởng khung thép có khả năng đáp ứng các công trình có khẩu độ lớn, không gian bên trong rộng và ít cột giữa. Đây là lợi thế quan trọng đối với nhà máy, kho hàng hoặc khu vực cần bố trí máy móc, dây chuyền sản xuất.
Khảo Sát Và Lập Phương Án Thiết Kế Kết Cấu Thép
Trước khi bắt đầu thiết kế, đơn vị chuyên môn cần khảo sát hiện trạng khu đất và tìm hiểu nhu cầu sử dụng của chủ đầu tư.
Các thông tin cần xác định bao gồm diện tích xây dựng, địa hình, cao độ, điều kiện địa chất, vị trí công trình, điều kiện giao thông và khả năng vận chuyển vật tư.
Bên cạnh đó, công năng nhà xưởng cũng cần được xác định rõ. Nhà kho, nhà máy sản xuất, xưởng cơ khí hay nhà xưởng có cầu trục sẽ có yêu cầu thiết kế khác nhau.
Một số thông số quan trọng cần xem xét gồm chiều cao nhà xưởng, khẩu độ, bước cột, tải trọng mái, tải trọng sử dụng, tải trọng thiết bị và tải trọng cầu trục nếu có.
Dựa trên các dữ liệu này, kỹ sư sẽ đưa ra phương án thiết kế kết cấu thép nhà xưởng phù hợp.
Mục tiêu của thiết kế không chỉ là đảm bảo khả năng chịu lực mà còn phải tối ưu lượng thép sử dụng, thuận tiện cho gia công và lắp dựng, đồng thời phù hợp với ngân sách của chủ đầu tư.
Đặc biệt, nếu doanh nghiệp có kế hoạch mở rộng nhà xưởng trong tương lai, phương án thiết kế nên tính đến khả năng mở rộng ngay từ đầu. Điều này giúp hạn chế việc tháo dỡ hoặc cải tạo lớn sau này.
Bản Vẽ Kết Cấu Thép Nhà Xưởng Gồm Những Gì?
Sau khi thống nhất phương án thiết kế, hồ sơ kỹ thuật sẽ được triển khai thành các bản vẽ phục vụ cho quá trình gia công và thi công.
Một bộ hồ sơ kết cấu thép nhà xưởng thường có các nội dung như bản vẽ mặt bằng tổng thể, mặt bằng kết cấu, mặt bằng mái, mặt cắt khung, chi tiết cột, kèo, xà gồ và hệ giằng.
Ngoài ra còn có bản vẽ chi tiết các vị trí liên kết, bản mã, bu lông, móng và bu lông móng.
Đối với quá trình sản xuất, bản vẽ gia công cấu kiện cần thể hiện chính xác kích thước, vị trí lỗ bu lông, chiều dài, vị trí bản mã và các thông tin cần thiết khác.
Bản vẽ lắp dựng cũng rất quan trọng. Hồ sơ này giúp đội ngũ thi công xác định vị trí và trình tự lắp đặt từng cấu kiện tại công trường.
Một bộ bản vẽ đầy đủ, rõ ràng sẽ giúp giảm đáng kể nguy cơ sai sót trong quá trình gia công và lắp dựng. Đồng thời, đây cũng là cơ sở để kiểm soát khối lượng thép và dự toán chi phí của công trình.

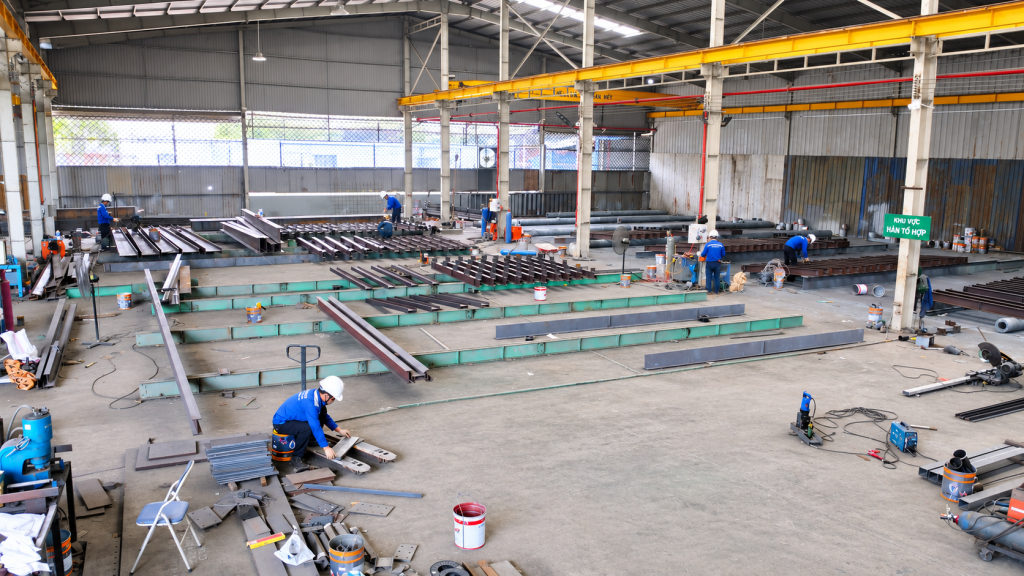

Gia Công Kết Cấu Thép Tại Xưởng
Sau khi hồ sơ kỹ thuật được phê duyệt, các cấu kiện sẽ được đưa vào quá trình gia công tại xưởng.
Tùy từng công trình, quy trình có thể bao gồm các bước như tiếp nhận vật liệu, kiểm tra thép, cắt thép, gia công bản mã, tổ hợp cấu kiện, hàn, nắn chỉnh, làm sạch bề mặt và sơn bảo vệ.
Việc gia công kết cấu thép tại xưởng mang lại nhiều lợi ích. Các cấu kiện được sản xuất trong môi trường tương đối ổn định, có máy móc hỗ trợ và dễ kiểm soát kích thước hơn so với việc gia công hoàn toàn tại công trường.
Đối với các cấu kiện có kích thước lớn, quá trình tổ hợp và hàn cần được thực hiện theo đúng yêu cầu kỹ thuật. Sau khi hoàn thiện, cấu kiện phải được kiểm tra trước khi chuyển sang công đoạn tiếp theo.
Bề mặt thép cũng cần được xử lý phù hợp trước khi sơn. Lớp sơn bảo vệ có vai trò hạn chế tác động của môi trường và góp phần tăng tuổi thọ cho hệ thống khung thép.
Đặc biệt, mỗi cấu kiện nên được đánh dấu rõ ràng để thuận tiện cho việc phân loại, vận chuyển và lắp dựng sau này.
Kiểm Tra Và Vận Chuyển Cấu Kiện Đến Công Trường
Trước khi xuất xưởng, các cấu kiện cần được kiểm tra về kích thước, hình dạng, vị trí lỗ bu lông, bản mã, đường hàn và lớp sơn bảo vệ.
Những cấu kiện chưa đạt yêu cầu cần được xử lý trước khi vận chuyển. Việc kiểm tra kỹ tại xưởng giúp hạn chế tình trạng phải sửa chữa hoặc gia công lại tại công trường.
Sau khi hoàn tất kiểm tra, cấu kiện được vận chuyển đến địa điểm xây dựng.
Quá trình vận chuyển cần được tính toán dựa trên kích thước và trọng lượng của từng cấu kiện. Với những cấu kiện có chiều dài lớn, việc lựa chọn phương tiện vận chuyển và tuyến đường phù hợp là rất quan trọng.
Tại công trường, cấu kiện cần được tập kết theo từng nhóm và theo thứ tự lắp dựng. Cách tổ chức này giúp giảm thời gian tìm kiếm, di chuyển và hạn chế việc sử dụng thiết bị nâng hạ nhiều lần.
Đối với những công trình nằm xa xưởng sản xuất, chi phí vận chuyển cũng cần được tính toán ngay từ đầu để có phương án tổng thể phù hợp.
Quy Trình Lắp Dựng Kết Cấu Thép Nhà Xưởng
Sau khi hoàn thành phần móng và đưa cấu kiện đến công trường, quá trình lắp dựng kết cấu thép nhà xưởng sẽ được triển khai.
Trước tiên, đội ngũ thi công cần kiểm tra vị trí, cao độ và tình trạng của bu lông móng. Đây là bước quan trọng nhằm đảm bảo cột thép có thể được lắp đặt đúng vị trí thiết kế.
Tiếp theo là dựng cột thép, lắp kèo và các hệ giằng. Sau khi một số khung chính được hình thành, các cấu kiện tiếp theo sẽ được lắp đặt để tạo thành hệ kết cấu ổn định.
Trong quá trình thi công, kỹ thuật viên cần thường xuyên kiểm tra độ thẳng đứng của cột, cao độ, vị trí liên kết và độ ổn định của khung.
Thiết bị cẩu được lựa chọn tùy theo trọng lượng và kích thước cấu kiện. Việc tổ chức lắp dựng cần có trình tự rõ ràng nhằm đảm bảo an toàn và hạn chế thời gian chờ của máy móc.
An toàn lao động cũng là yếu tố đặc biệt quan trọng. Người lao động phải sử dụng đầy đủ thiết bị bảo hộ và tuân thủ các yêu cầu an toàn khi làm việc trên cao hoặc trong khu vực có thiết bị nâng hạ.
Thi Công Mái, Vách Và Các Hạng Mục Hoàn Thiện
Sau khi hệ khung thép hoàn thiện, công trình sẽ tiếp tục triển khai phần mái, vách và các hạng mục phụ trợ.
Tùy vào yêu cầu sử dụng, nhà xưởng có thể sử dụng tôn mái, tôn vách, panel cách nhiệt hoặc các vật liệu bao che khác.
Đối với những công trình hoạt động trong môi trường có nhiệt độ cao, việc lựa chọn giải pháp chống nóng cần được quan tâm ngay từ giai đoạn thiết kế. Có thể kết hợp tấm cách nhiệt, panel, thông gió hoặc các giải pháp phù hợp khác để cải thiện điều kiện bên trong nhà xưởng.
Ngoài mái và vách, công trình có thể được hoàn thiện với máng xối, ống thoát nước, cửa đi, cửa cuốn, cửa sổ, tấm lấy sáng và hệ thống thông gió.
Nếu công trình có yêu cầu về phòng cháy chữa cháy, các giải pháp bảo vệ kết cấu thép cũng cần được xem xét theo yêu cầu thiết kế và quy định áp dụng.
Sau khi hoàn thiện, toàn bộ công trình cần được kiểm tra lại về hệ khung, liên kết, mái, vách, thoát nước và các hạng mục liên quan trước khi bàn giao.
Những Yếu Tố Ảnh Hưởng Đến Chi Phí Kết Cấu Thép Nhà Xưởng
Chi phí xây dựng kết cấu thép nhà xưởng phụ thuộc vào nhiều yếu tố và không có một mức giá cố định cho tất cả công trình.
Trước hết là quy mô và diện tích nhà xưởng. Công trình càng lớn thì khối lượng vật liệu, nhân công và thiết bị phục vụ thi công càng nhiều.
Tiếp theo là chiều cao, khẩu độ và bước cột. Những nhà xưởng có khẩu độ lớn hoặc chiều cao lớn thường yêu cầu hệ kết cấu có khả năng chịu tải cao hơn.
Tải trọng công trình cũng ảnh hưởng đáng kể đến khối lượng thép. Nếu nhà xưởng sử dụng cầu trục, máy móc nặng hoặc có yêu cầu đặc biệt về tải trọng, phương án kết cấu sẽ phức tạp hơn.
Ngoài phần khung, loại mái, vách, panel, hệ thống cửa, chống nóng, sơn bảo vệ và các hạng mục phụ trợ cũng ảnh hưởng đến tổng mức đầu tư.
Điều kiện địa chất và vị trí xây dựng cũng cần được xem xét. Nếu nền đất yếu, chi phí xử lý nền móng có thể tăng. Công trình nằm xa xưởng sản xuất cũng có thể phát sinh thêm chi phí vận chuyển.
Để có báo giá sát với thực tế, chủ đầu tư nên cung cấp bản vẽ hoặc các thông tin cơ bản như diện tích, vị trí, chiều cao, công năng và yêu cầu sử dụng.
Kinh Nghiệm Lựa Chọn Đơn Vị Thiết Kế Và Thi Công
Lựa chọn đúng đơn vị thực hiện là yếu tố quan trọng quyết định chất lượng và tiến độ của công trình. Chủ đầu tư nên ưu tiên những đơn vị có khả năng thực hiện đồng bộ từ thiết kế kết cấu thép, gia công đến lắp dựng tại công trường.
Một đơn vị có năng lực thường sở hữu đội ngũ kỹ sư, kỹ thuật viên và công nhân có kinh nghiệm, đồng thời có xưởng gia công với máy móc phù hợp.
Bên cạnh năng lực kỹ thuật, chủ đầu tư cũng nên tìm hiểu các công trình mà đơn vị đã thực hiện, quy trình kiểm soát chất lượng, tiến độ thi công và chính sách bảo hành.
Việc lựa chọn một nhà thầu có khả năng triển khai trọn gói giúp giảm bớt việc phối hợp giữa nhiều đơn vị khác nhau. Nhờ đó, chủ đầu tư dễ dàng kiểm soát chất lượng, tiến độ và chi phí trong suốt quá trình xây dựng.
Đặc biệt, không nên chỉ lựa chọn nhà thầu dựa trên mức giá thấp nhất. Một báo giá hợp lý cần được đánh giá cùng với chất lượng vật liệu, phương án thiết kế, tiêu chuẩn gia công, biện pháp thi công và các hạng mục được bao gồm trong hợp đồng.
Kết Luận
Kết cấu thép nhà xưởng mang đến nhiều lợi thế cho các công trình công nghiệp nhờ khả năng chịu lực tốt, thời gian thi công nhanh, không gian sử dụng linh hoạt và thuận tiện cho việc mở rộng.
Tuy nhiên, để có một công trình đạt chất lượng, chủ đầu tư cần quan tâm đến toàn bộ quá trình từ khảo sát, thiết kế, triển khai bản vẽ, gia công, kiểm tra, vận chuyển, lắp dựng đến hoàn thiện.
Một phương án thiết kế hợp lý kết hợp với quy trình gia công chính xác và đội ngũ thi công chuyên nghiệp sẽ giúp nhà xưởng đảm bảo yêu cầu kỹ thuật, hạn chế phát sinh và tối ưu chi phí đầu tư.
Đối với doanh nghiệp đang có nhu cầu xây dựng nhà máy, kho hàng hoặc xưởng sản xuất, lựa chọn đơn vị có năng lực thiết kế, gia công và thi công kết cấu thép nhà xưởng trọn gói là giải pháp giúp quá trình triển khai được đồng bộ và hiệu quả hơn.
